概述：YDF系列電力液壓管道通風啟閉器是專門為提高煉鐵高爐送料系統除塵效率、鐵水罐位的煙氣除塵、燒結廠的高濃度除塵效果的改善而設計的成套設備。在舊高爐的技術改造和新建高爐集中除塵領域得以廣泛應用。
主要特點：
動作快：通電打開時間約為1.0秒，斷電關閉時間約為0.8秒。
參壽命長：動力源為Ed推動器，轉動部位設自潤滑軸承，主體結構選用優質鋼材，強度高，壽命長。
適應性強：電氣系統外殼防護等級IP65,環境溫度-20 ℃～50℃。
電源：三相交流380V, 50Hz。
安裝改造方便：可以在垂直管路和水平管路上安裝，也能夠適應傾斜管路的安裝。并配有相同連接法蘭兩個。無須電氣線路設計和控制器，直接同主電機引入線并聯接線即可。
_xh.jpg)
_xh1.jpg)

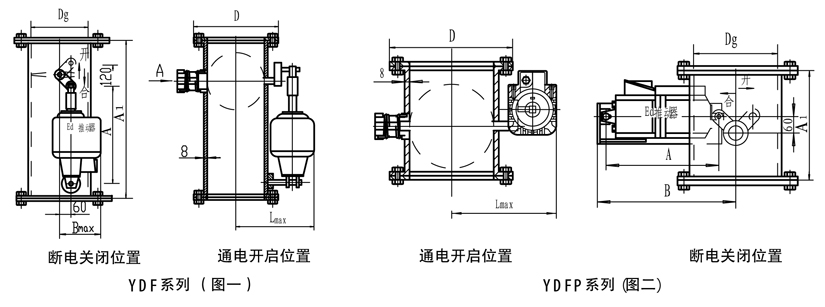

單位
型號 |
推動器型號 |
A |
A1 |
Dg |
D |
Lmax |
Bmax |
重量 |
YTF-300 |
Ed50/12 |
515 |
900 |
309 |
440 |
370 |
220 |
150 |
YTF-400 |
Ed50/12 |
515 |
900 |
410 |
540 |
420 |
270 |
180 |
YTF-500 |
Ed80/12 |
530 |
960 |
513 |
645 |
470 |
320 |
230 |
YTF-600 |
Ed80/12 |
530 |
960 |
614 |
755 |
520 |
400 |
270 |
YTF-700 |
Ed121 /12 |
705 |
1150 |
704 |
860 |
570 |
440 |
350 |
YTF-800 |
Ed121 /12 |
705 |
1150 |
804 |
975 |
620 |
500 |
420 |
注:具體型號，結構外形尺寸保留更改的權利。
外形尺寸及性能參數 單位:
型號 |
推動器型號 |
A |
A1 |
Dg |
D |
B |
Lmax |
重量 |
YDFP-300 |
Ed50/12 |
515 |
316 |
309 |
440 |
630 |
390 |
100 |
YDFP-400 |
Ed50/12 |
515 |
416 |
410 |
540 |
650 |
460 |
150 |
YDFP-500 |
Ed80/12 |
530 |
520 |
513 |
645 |
670 |
520 |
170 |
YDFP-600 |
Ed80/12 |
530 |
620 |
614 |
755 |
670 |
580 |
230 |
YDFP-700 |
Ed121 /12 |
705 |
350 |
704 |
860 |
840 |
670 |
250 |
YDFP-800 |
Ed121 /12 |
705 |
350 |
804 |
975 |
840 |
740 |
310 |
YDFP-1000 |
Ed201 /12HS |
705 |
350 |
1004 |
1175 |
840 |
670 |
420 |
YDFP-1200 |
Ed201 /12HS |
705 |
350 |
1204 |
1375 |
840 |
740 |
500 |
YDFP-1400 |
Ed301 /12HS |
705 |
300 |
1404 |
1575 |
840 |
1080 |
580 |
YDFP-1500 |
Ed301 /12 |
705 |
300 |
1504 |
1685 |
840 |
1105 |
736 |
