YPZ2 Ⅰ、Ⅱ、Ⅲ符合德國DIN15435 標準; YPZ2 Ⅳ、V、Ⅵ符合德國DIN15435 標準和JB/T7020-2006標準。
主要特點：YPZ2 Ⅰ、Ⅱ、Ⅲ退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等; YPZ2 Ⅳ、V、Ⅵ聯鎖退距均等裝置，在使用過程中可始終保持兩側瓦塊退距均等，完全避免因退距不均使一側制動襯墊浮貼制動盤的現象，并設有瓦塊自動隨位裝置。主要擺動絞點均安裝有自潤滑軸承，傳動效率高壽命長，在使用過程中無需潤滑; 制動彈簧布置在方形彈簧管內;并在一側設有制動力矩標尺，制動力矩直接顯示調整方便直觀; 無石棉制動襯墊為插裝方式，更換方便快捷。 制動襯墊磨損自動補償裝置，可使瓦塊退距和制動器力矩在使用過程中保持恒定; 可通過增設附加裝置實現某些附加功能; 手動釋放裝置; 釋放和閉合限位開關，可實現制動器是否正常釋放或閉合信號顯示; 制動襯墊磨損極限限位開關，可實現制動襯墊磨損到極限時的制動信號顯示; 采用延時閥的Ed 系列推動器，可實現制動器的延時閉合，制動平穩。
使用條件：環境溫度: -20 ℃-50℃ 。 周圍工作環境中不得有易燃、易爆及腐蝕性氣體，空氣相對濕度不大于90% 一般用于三相交流電源: 380V 、50HZ o (根據需要也可生產60Hz或不同的電莊、請注意推動器銘牌，請訂貨時事先說明) 。 使用地點的海拔高度符合GB755-2000。當?shù)陀?20 ℃時，推動器工作油改用YH-10航空液壓油或按要求帶加熱器，詳情參考Ed推動器樣本。 戶外雨雪浸蝕或有腐蝕性氣體和介質應采用防腐型產品。
例如:如盤徑為630mm,中心高370mm,帶磨損自動補償裝置，開閘顯示行程開關，手動裝置，右式，推動器Ed201/6，帶下降閥，其訂貨標記為：YPZ2-630Ⅲ/E201S-MK1S.
附加功能代號 |
附加功能 |
M |
襯墊磨損自動補償裝置 |
K1 |
開閘（上升）顯示行程開關 |
K 2 |
閉閘(下降)顯示行程開關 |
K 3 |
襯墊磨損極限顯示行程開關 |
S |
手動裝置 |
YPZ2 Ⅰ型制動器技術參數及外形尺寸表 單位：（mm)
推動器型號 |
t |
H1 |
H2 |
H3 |
b2 |
d3 |
f |
g |
hi |
i1 |
i2 |
k2 |
A2 |
A3 |
n1 |
n2 |
p1 |
p2 |
q |
n |
C2 |
R |
A1 |
C1 |
X |
t |
Ed23/5 |
20 |
710 |
515 |
630 |
70 |
18 |
310 |
300 |
230 |
180 |
80 |
120 |
230 |
235 |
80 |
100 |
175 |
160 |
20 |
15 |
75 |
460 |
280 |
297 |
80 |
200 |
Ed30/5 |
277 |
297 |
80 |
197 |
||||||||||||||||||||||
Ed50/6 |
317 |
297 |
97 |
254 |
||||||||||||||||||||||
Ed80/6 |
317 |
297 |
97 |
254 |
||||||||||||||||||||||
與制動器有關的尺寸 |
技術參數 |
|||||||||||||||||||||||||
制動器直徑D1 |
b1 |
D2 |
D3 |
E |
K1 |
S |
配套推動器 |
制動盤直徑D1 |
整機重量 |
|||||||||||||||||
315 |
30 |
20 |
235 |
120 |
118 |
58 |
0.9 ±0.2 |
型號 |
輸入功率(W) |
額定電流(A) |
315 | 355 | 400 | 450 | 500 最大制動力矩 (Nm) |
|||||||||||||||
355 |
30 |
20 |
275 |
160 |
138 |
78 |
Ed23/5 |
165 |
0.52 |
270 |
320 |
|
|
|
89 |
|||||||||||
400 |
30 |
20 |
320 |
205 |
160 |
100 |
Ed30/5 |
200 |
0.46 |
380 |
440 |
520 |
|
|
95 |
|||||||||||
450 |
30 |
20 |
370 |
255 |
185 |
125 |
Ed50/6 |
210 |
0.48 |
645 |
670 |
790 |
910 |
1000 |
102 |
|||||||||||
500 |
30 |
20 |
420 |
305 |
210 |
150 |
Ed80/6 |
330 |
1.42 |
1030 |
1150 |
1350 |
1560 |
1750 |
104 |
|||||||||||
YPZ2 Ⅱ型制動器技術參數及外形尺寸表 單位：（mm)
推動器型號 |
t |
H1 |
H2 |
H3 |
b2 |
d3 |
f |
g |
h1 |
i1 |
i2 |
k2 |
A2 |
A3 |
n1 |
n2 |
P1 |
p2 |
q |
n |
C2 |
R |
A1 |
C1 |
X |
t |
Ed50/6 |
35 |
985 |
740 |
870 |
120 |
22 |
375 |
375 |
280 |
130 |
130 |
140 |
275 |
270 |
94 |
165 |
220 |
154 |
24 |
15 |
110 |
730 |
311 |
360 |
97 |
254 |
Ed80/6 |
311 |
360 |
97 |
254 |
||||||||||||||||||||||
Ed121/6 |
302 |
360 |
120 |
260 |
||||||||||||||||||||||
Ed201/6 |
302 |
367 |
120 |
260 |
||||||||||||||||||||||
與制動器有關的尺寸 |
技術參數 |
|||||||||||||||||||||||||
制動器直徑D1 |
b1 |
D2 |
D3 |
E |
K1 |
S |
配套推動器 |
制動盤直徑D1 |
整機重量 |
|||||||||||||||||
450 |
30 |
350 |
180 |
175 |
105 |
0.9 ±0.2 |
型號 |
輸入功率(W) |
額定電流(A) |
450 | 500 | 560 | 630 | 710 |
||||||||||||||||
最大制動力矩(Nm> |
||||||||||||||||||||||||||
500 |
30 |
400 |
230 |
200 |
130 |
Ed50/6 |
210 |
0.48 |
1025 |
1175 |
1350 |
|
|
178 |
||||||||||||
560 |
30 |
460 |
290 |
230 |
160 |
Ed80/6 |
330 |
1.42 |
1720 |
1965 |
2260 |
2605 |
|
179 |
||||||||||||
630 |
30 |
530 |
360 |
265 |
195 |
Ed121/6 |
330 |
1.44 |
2700 |
3085 |
3550 |
4090 |
4665 |
194 |
||||||||||||
710 |
30 |
610 |
440 |
305 |
230 |
Ed201/6 |
450 |
1.45 |
4195 |
4790 |
5510 |
6350 |
7310 |
194 |
||||||||||||
YPZ2 Ⅲ型制動器技術參數及外形尺寸表 單位：（mm )
推動器型號 |
t |
H1 |
H2 |
H3 |
b2 |
d3 |
f |
g |
h1 |
i1 |
i2 |
k2 |
A2 |
A3 |
n1 |
n2 |
P1 |
p2 |
q |
n |
C2 |
R |
A1 |
C1 |
X |
t |
Ed121/6 |
35 |
1170 |
910 |
1045 |
120 |
27 |
415 |
460 |
370 |
180 |
180 |
160 |
305 |
310 |
110 |
215 |
228 |
206 |
30 |
20 |
120 |
735 |
354 |
394 |
120 |
260 |
Ed201/6 |
354 |
394 |
120 |
260 |
||||||||||||||||||||||
Ed301/6 |
354 |
394 |
120 |
260 |
||||||||||||||||||||||
與制動器有關的尺寸 |
技術參數 |
|||||||||||||||||||||||||
制動器直徑D1 |
b1 |
D2 |
D3 |
E |
K1 |
S |
配套推動器 |
制動盤直徑D1 |
整機重里 |
|||||||||||||||||
630 |
30 |
500 |
310 |
250 |
170 |
1.0 ±0.3 |
型號 |
輸入功率 |
額定電流(A) |
630 | 710 | 800 | 900 | 1000 | 1250 |
||||||||||||||||
最大制動力矩(Nm) |
||||||||||||||||||||||||||
710 |
30 |
580 |
390 |
290 |
210 |
Ed201/6 |
450 |
1.45 |
6305 |
7315 |
8450 |
9710 |
10970 |
|
294 |
|||||||||||
800 |
30 |
670 |
480 |
335 |
255 |
Ed301/6 |
550 |
1.46 |
9170 |
10640 |
12290 |
14120 |
15960 |
20540 |
295 |
|||||||||||
900 |
30 |
770 |
580 |
385 |
305 |
|
||||||||||||||||||||
1000 |
30 |
870 |
680 |
435 |
355 |
|
||||||||||||||||||||
1250 |
30 |
1120 |
930 |
560 |
480 |
|
||||||||||||||||||||
注：具體型號、結構外形尺寸保留更改的權利。 |
||||||||||||||||||||||||||

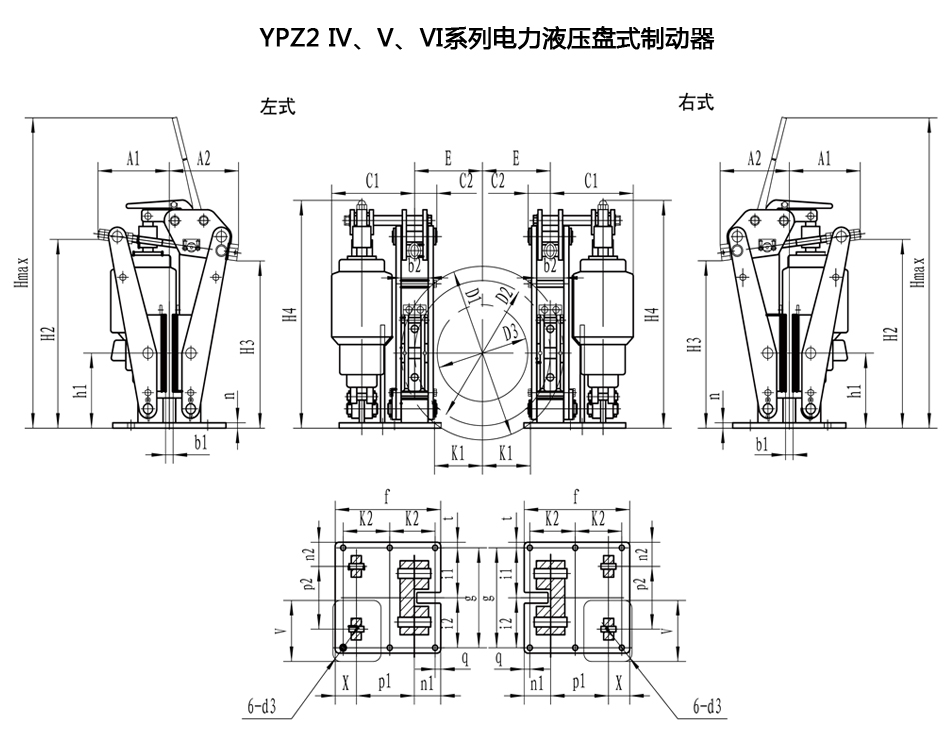

YPZ2IV型制動器技術參數及外形尺寸表 單位：（mm)
推動器型號 |
H1max |
H2 |
H3 |
H4 |
b2 |
4-(Φ)d |
f |
g |
h1 |
i1 |
i2 |
k2 |
A1 |
A2 |
n1 |
n2 |
p1 |
p2 |
V |
q |
n |
C2 |
C1 |
X |
t |
Ed23/5 |
612 |
400 |
340 |
500 |
56 |
14 |
230 |
270 |
160 |
80 |
150 |
100 |
208 |
198 |
52 |
40 |
133 |
130 |
200 |
14 |
15 |
60 |
215 |
80 |
20 |
Ed30/5 |
197 |
||||||||||||||||||||||||
與制動器有關的尺寸 |
技術參數 |
||||||||||||||||||||||||
制動器直徑D1 |
b1 |
D2 |
D3 |
E |
K1 |
S |
配套推動器 |
制動盤直徑D1 |
整機重量 |
||||||||||||||||
250 |
20 |
200 |
110 |
98 |
61 |
0.9 ±0.2 |
型號 |
輸入功率 |
額定電流(A) |
250 | 280 | 315 | 355 | 400 | 450 | 500 |
|||||||||||||||
最大制動力矩(Nm) |
|||||||||||||||||||||||||
280 |
20 |
230 |
140 |
113 |
76 |
Ed23/5 |
165 |
0.52 |
200 |
230 |
260 |
300 |
345 |
395 |
445 |
71 |
|||||||||
315 |
20 |
260 |
170 |
130 |
93 |
Ed30/5 |
200 |
0.46 |
280 |
310 |
355 |
410 |
470 |
540 |
610 |
75 |
|||||||||
355 |
20 |
300 |
210 |
150 |
113 |
|
|||||||||||||||||||
400 |
20 |
345 |
255 |
173 |
135 |
|
|||||||||||||||||||
450 |
20 |
395 |
305 |
197 |
160 |
|
|||||||||||||||||||
500 |
20 |
445 |
355 |
222 |
185 |
|
|||||||||||||||||||
YPZ2V型制動器技術參數及外形尺寸表 單位：（mm)
推動器型號 |
H1max |
H2 |
H3 |
H4 |
b2 |
6-Φd |
f |
g |
h1 |
i1 |
i2 |
k2 |
A1 |
A2 |
n1 |
n2 |
p1 |
P2 |
V |
q |
n |
C2 |
C1 |
X |
t |
Ed50/6 |
1100 |
537 |
474 |
645 |
75 |
18 |
330 |
360 |
230 |
145 |
145 |
130 |
275 |
228 |
90 |
110 |
165 |
177 |
254 |
25 |
18 |
80 |
260 |
95 |
35 |
Ed80/6 |
|||||||||||||||||||||||||
與制動器有關的尺寸 |
技術參數 |
||||||||||||||||||||||||
制動器直徑D1 |
b1 |
D2 |
D3 |
E |
K1 |
S |
配套推動器 |
制動盤直徑D1 |
整機重量 |
||||||||||||||||
355 |
30 |
275 |
155 |
137.5 |
72.5 |
0.9 ±0.2 |
型號 |
輸入功率 |
額定電流(A) |
355 | 400 | 450 | 500 | 560 | 630 |
|||||||||||||||
最大制動力矩(Nm) |
|||||||||||||||||||||||||
400 |
30 |
320 |
200 |
160 |
95 |
Ed50/6 |
210 |
0.48 |
935 |
1085 |
1255 |
1425 |
1630 |
1870 |
97 |
||||||||||
450 |
30 |
370 |
250 |
185 |
120 |
Ed80/6 |
330 |
1.42 |
|
1600 |
1850 |
2100 |
2400 |
2750 |
104 |
||||||||||
500 |
30 |
420 |
300 |
210 |
145 |
|
|||||||||||||||||||
560 |
30 |
480 |
360 |
240 |
175 |
|
|||||||||||||||||||
630 |
30 |
550 |
430 |
275 |
210 |
|
|||||||||||||||||||
YPZ2VI型制動器技術參數及外形尺寸表 單位：（mm）
推動器型號 |
H1max |
H2 |
H3 |
H4 |
b2 |
6-Φd |
f |
g |
h1 |
i1 |
i2 |
k2 |
A1 |
A2 |
n1 |
n2 |
P1 |
p2 |
V |
q |
n |
C2 |
C1 |
X |
V |
Ed121/6 |
1500 |
699 |
636 |
835 |
108 |
27 |
390 |
430 |
280 |
180 |
180 |
160 |
285 |
265 |
102 |
140 |
210 |
195 |
260 |
22 |
20 |
108 |
330 |
120 |
35 |
Ed201/6 |
|||||||||||||||||||||||||
Ed301/6 |
|||||||||||||||||||||||||
與制動器有關的尺寸 |
技術參數 |
||||||||||||||||||||||||
制動器直徑D1 |
b1 |
D2 |
D3 |
E |
K1 |
S |
配套推動器 |
制動盤直徑D1 |
整機重量 (kg) |
||||||||||||||||
450 |
30 |
350 |
170 |
175 |
95 |
0.9 ±0.2 |
型號 |
輸入功率 (W) |
額定電流 (A) |
450 |
500 |
560 |
630 |
710 |
800 |
900 |
1000 |
1100 |
|
||||||
500 |
30 |
400 |
240 |
200 |
120 |
最大制動力矩(Nm) |
|
||||||||||||||||||
560 |
30 |
460 |
300 |
230 |
150 |
|
|||||||||||||||||||
630 |
30 |
530 |
370 |
265 |
185 |
Ed121/6 |
330 |
1.44 |
2700 |
3100 |
3550 |
4100 |
4700 |
5400 |
|
|
|
220 |
|||||||
710 |
30 |
610 |
450 |
305 |
225 |
||||||||||||||||||||
800 |
30 |
700 |
540 |
350 |
270 |
Ed201/6 |
450 |
1.45 |
4300 |
5000 |
5750 |
6600 |
7600 |
8800 |
|
|
|
220 |
|||||||
900 |
30 |
800 |
640 |
400 |
320 |
||||||||||||||||||||
1000 |
30 |
900 |
740 |
450 |
370 |
Ed301/6 |
550 |
1.46 |
|
|
|
9700 |
11200 |
12800 |
14700 |
16500 |
18150 |
220 |
|||||||
1100 |
30 |
1000 |
840 |
500 |
420 |
||||||||||||||||||||
注：全部尺寸單位為mm; D2-理論摩擦直徑；D3-允許最大的連軸器外徑；S-每側瓦塊退距 |
|||||||||||||||||||||||||
注：具體型號、結構外形尺寸保留更改的權利。 |
|||||||||||||||||||||||||
